在线亚洲欧洲福利视频-在线亚洲欧美-在线亚洲免费-在线亚洲精品自拍-久热这里只有精品99国产6-久热这里只有精品12

       元素濃度的分析，是火花直讀光譜儀的重要作用，快速、穩定、價格低是其重要特點，在鑄造冶金單位，使用火花直讀光譜儀可作為快速分析鋼樣中各元素的指導方案。如果想要直讀光譜儀的檢測穩定，其中的關鍵零部件必不可少。

       直讀光譜儀中激發臺是一個重要部位，其由鎢電極、激發臺板、試樣卡鉗等組成。

       鎢電極：

       鎢電極按照電極直徑分，有2，4，6mm；按照電極尖角度分有30°，60°和90°。電極細、電極尖角度小的優點在于分析檢測限低，但是缺點是電極損耗較大，電極尖容易變形，電極與試樣之間的距離容易變化，導致分析精度下降。

       建議：電極免清理次數當然越多越好，如果分析試樣頻率較高，試樣量較大，光譜儀用于生產控制，還是考慮6mm，90°的電極比較好；2mm，30°電極適用于試樣量少的研究部門使用。

       激發臺板：

       分析的試樣放置在激發臺板上，由于激發過程中產生的熱量基本集中在試樣和激發臺板上，加上激發腔體內的氬氣壓力，所以激發臺板受熱后容易變形，影響到分析精度。目前各廠商設計的激發臺板都不相同，結構型式有整體式和鑲嵌式的，材質有高硬度合金鋼和碳化鎢等，臺板厚度也不同。整體式的激發臺板散熱好，不易變形，但是加工精度要求高，價格較貴。另外，有些廠商通過加裝激發臺散熱系統解決變形問題，散熱系統有加散熱片、風冷、水冷方式。

       建議：分析頻度較高的設備適合使用高硬度激發臺板，采用整體式激發臺板或水冷散熱，風冷散熱系統不適合在環境惡劣的場所。

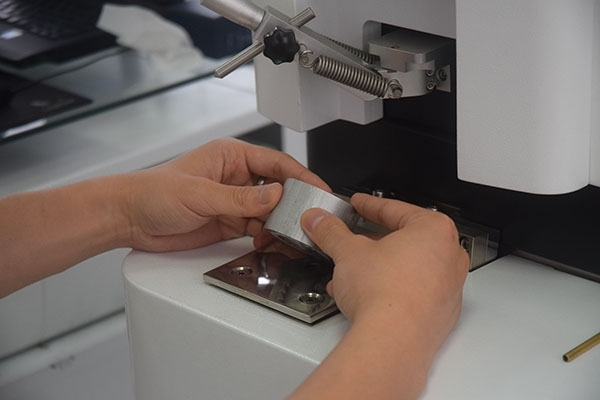

直讀光譜儀的檢驗檢測

       觀測部位：

       一般電極與試樣分析表面之間的分析間隙在3~4mm，激發等離子體靠近試樣分析表面處溫度大于10000 K，該部位離子光譜較多，測量背景較高（離子線的干擾），所以一般避免觀測這一部位來提高信噪比；等離子體中部溫度大約為5000K，是原子譜線集中部位，也是觀測部位。有些廠商設計了一個遮光板，在正常分析時，遮光板遮住高位的離子譜線部位；在分析離子譜線時，如C（133.5nm），將遮光板打開。

       建議：提高分析檢測限涉及到的環節很多，優化觀測部位只是眾多環節中的一部分，在分析超低碳（濃度小于10 ppm）時，遮光板起到很好的作用。

       試樣壓鉗：

       試樣壓鉗的作用就是用機械力把試樣固定在激發臺板上，使試樣分析面和臺板緊密結合，避免泄漏氬氣，并且保證試樣分析表面與鎢電極的距離保持-定。目前常用的壓鉗有氣動、彈簧、彈簧片式的。
